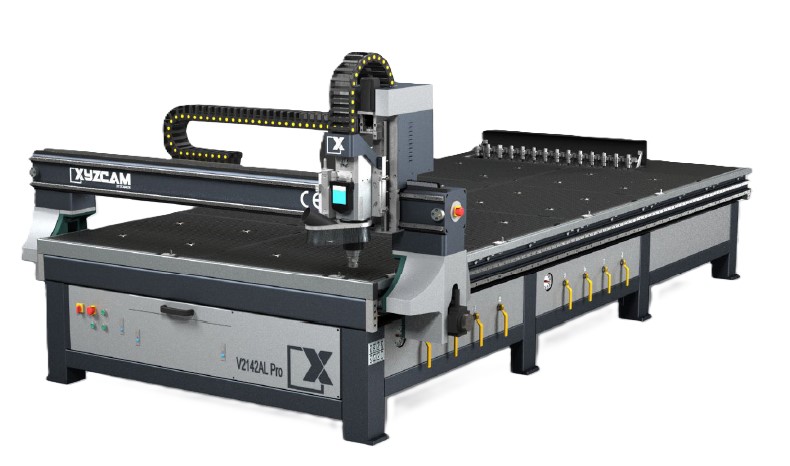

Serie V-Pro

Compacta y eficiente, con mantenimiento optimizado

El sistema de mecanizado y corte XYZCAM V-PRO es un equipo de alto rendimiento pensado para producciones exigentes. La combinación de estructura, motores y electrospindle está pensada
para desarrollar una alta capacidad de trabajo.
La estructura ha sido destensionada mediante tratamiento térmico, los servomotores Delta de 850w
mas reductores helicoidales planetarios Nidec Shimpo Japón y cremalleras helicoidales
rectificadas ofrecen una alta velocidad de desplazamiento y su motor HSD ( italiano ) de 9,5Kw con cambio automático de herramientas, permite cortar y mecanizar todo tipo de materiales.

Equipamiento de serie

El equipamiento de serie son productos que la máquina/fresadora CNC trae incorporados e incluidos en el precio. Aquí mostramos las especificaciones de cada producto.

Mando Inalámbrico

Mando inalámbrico para el control total del equipo desde cualquier punto de la mesa. Con el mando a distancia inalámbrico Bluetooth se puede controlar la fresadora en todas sus funciones. Es ideal para fresadoras de gran tamaño, se pueden personalizar las teclas y funciones. Es de fácil manejo y muy preciso.

Guías lineales de alta precisión

Permite desarrollar máquinas de alta precisión, gran rigidez, bajo
consumo energético y alta velocidad con largas vidas útiles.
La utilización de una jaula de retención de bolas elimina la
fricción entre las bolas, garantiza un ruido bajo de funcionamiento,
un funcionamiento a largo plazo sin mantenimiento
y una respuesta superior a alta velocidad.
Estos patines además poseen un doble retén como limpia
vástago reduciendo la entrada de polvo al patín aumentando
la vida útil de los mismos.

Topes neumáticos para localizar material

Sistema de topes retráctiles neumáticos controlados desde el cuadro de mandos o desde software, para posicionar de manera fácil y rápida el material en la mesa de trabajo

Bomba de aceite

Sistema de lubricación automático
programable centralizado en patines,
guías, tuercas y husillo.

Cadena portacables

Están especialmente diseñados para ser utilizados en velocidades altas y aceleraciones. Las cadenas portacables y los sistemas de cadenas portacables son el cordón umbilical de la máquina moderna. Éstas reducen los períodos de paradas y así hacen que sean más duraderos los cables y los tubos. Los cables de potencia Chainflex son ignífugos, resistentes al aceite, libre de alógeno y resistente a los rayos ultravioletas con el interior apantallado para evitar ruidos eléctricos.

Spray refrigerante

Pulverizador de niebla MDA-DD de lubricación de cantidad mínima

Aspirador industrial y manguera de aspirado

Aspirador de doble bolsa 2.2 KW 3HP y manguera de 150mm.

Reductores NIDEC SHIMPO Japón

Los reductores planetarios Shimpo de la serie VRL son los más precisos del mercado.

Contiene: engranajes helicoidales, construcción interna robusta, operación suave
y alta densidad de par. Este producto es realmente el mejor en su clase. 5 retroceso
de arco-minuto permite que VRL se aplique a una amplia gama de aplicaciones donde la precisión y la dinámica están en juego.

Doble Bomba de vacío

Doble turbina, silenciador, filtro y
potencia 7.5KW.
Se encuentra dentro de la estructura sobre silenblocks para no transmitir las vibraciones a la máquina.

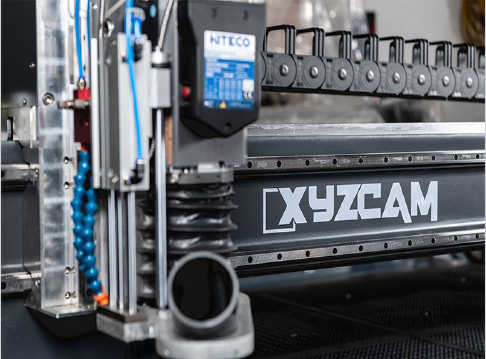

Electromandril neumático automático italiano HSD 10.0KW

El electromandril HITECO es un motor de altas prestaciones, asíncrono con rotor de cortocircuito, esta construcción permite el funcionamientode 24.000 RPM. El electromandril alcanza esta velocidad a través de cojinetes radiales hechos de cerámica, al mismo tiempo que el sistema de refrigeración por AGUA protege cojinetes y bobinas de posible sobrecalentamiento, lo que aporta una larga vida útil al motor.

Juego de conos HSK64 o ISO30

Juego de pinzas, llaves y kit de herramientas de corte

Cuadro Eléctrico integrado en la máquina

Equipamiento modular

Cambio de herramientas automático (ATC)

La nueva gama de electromandrinos HITECO HSK64 O ISO30 son motores de altas prestaciones, refrigerados por AIRE, lo que, mantiene estable la temperatura del motor y la herramienta, alargando la vida útil de los cojinetes y por ende el motor.

El cambio de herramienta automatico posee un sistema de guiado con compuerta de accionamiento neumático que guarda las herramientas dentro de la maquina, lo que mantiene los conos limpios y libres de virutas.

Descripción y especificaciones técnicas

Área de trabajo: X 2.050mm Y 3048mm Z 203mm

Dimensiones totales: Ancho 2.400mm, Largo 3.800mm, Altura 2.200mm, Peso aproximado: 3.900kg.

Estructura: fabricada en acero estructural soldado, + tratamiento térmico para liberar tensiones de soldadura, y rectificado de asientos de guía y cremallera.

Combinada de 8 zonas y perfil con ranura T para sujeción mediante clamps. Sistema de guías lineales y patines: guías lineales y patines de bolas recirculares.

Sistema de transmisión en eje Z: mediante husillo de bolas recirculantes.

Sistema de transmisión en ejes X,Y: mediante piñón cremallera helicoidal.

Mediante motores Servo delta de Taiwán 1000w

Precisión: +/- 0.01mm

Reposición: +/- 0.025mm

Velocidad máxima de traslado: 80.000mm/min.

Velocidad máxima de trabajo: 30.000mm/min.

Motor de fresado de cambio manual: Motor asincróniico HITECO 10 kw HSK 63F/E/A, 24.000 rpm

Inverter: inverter controlador del motor de fresado de 380V – 11KW

Cableado: cables Chainflex IGUS German en todos los movimientos.

Cuadro eléctrico: sistema de control fuera de la máquina, contactores y relés marca Shneider fuentes de alimentación marca Meanwell.

Sistema de sujeción de material: mediante doble bomba de vacío de canal lateral de 7.5KW 380V montadas dentro de la máquina con silentbloks más silenciador y filtro.

Sensor automático de altura de material: palpador de altura de material.

Sistema de control: Mediante control numérico WOLFCUT ETH potente y fiable controlador con microprocesador FPGA. de última generación, con interfaz visual e intuitiva + Ordenador MSI todo en uno

Lubricación: sistema de lubricación forzado por tubería en toda la máquina mediante bomba de aceite programable.

Aspirador de virutas: Aspirador de viruta industrial de doble bolsa 2.2KW – 3.0CV – 380V + manguera de150mm. de150mm.

Sistema de spray refrigerante: sistema de spray refrigerante de herramienta tipo ventury para cortar metales no ferrosos, aluminio, latón, cobre o materiales que requieran refrigeración para cortarlos.

Juego de herramientas y boquillas: La máquina se entrega con juego de conos HSK 64 y pinzas ER32 de las que más se usan y un kit de inicio de herramientas de corte parar cortar todo tipo de materiales.
